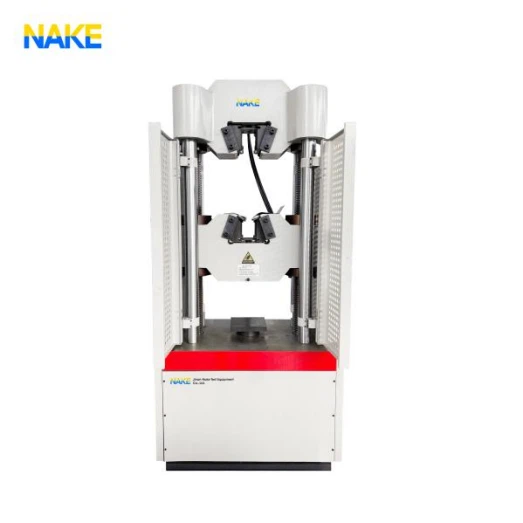

מכונת בדיקה אוניברסלית של סרוו-הידראולית מבוקרת מחשב

2. תיאור טכני

2.1 Mainframe

היחידה הראשית כוללת מבנה צילינדר שמן רכוב תחתית. שטח הבדיקה של מתיחה ממוקם בחלק העליון של המסגרת, ואילו חללי הבדיקה של הדחיסה והכיפוף ממוקמים בין קרן הצלב התחתית לניתוח העבודה.

2.2 מערכת הילוכים

התנועה האנכית של קרן הצלב התחתון מונעת על ידי מנוע דרך מפחית, מנגנון העברת שרשרת וזוג בורג, ומאפשר התאמת חללי מתיחה ודחיסה.

2.3 מערכת בקרה

מערכת בקרה דיגיטלית מלאה:

מערכת זו מייצגת את הרמה הגבוהה ביותר של טכנולוגיית הבקרה, ומספקת בקרת לולאה סגורה של כוח הבדיקה, עיוות דגימה, תזוזת בוכנה ותהליך הבדיקה הכולל. הוא תומך בפונקציות בקרה הכוללות לחץ מתמיד, מתח קבוע, כוח קבוע, תזוזה קבועה, אחיזת הכוח והעקירה. בנוסף, הוא מציג כוח בדיקה, ערך שיא, עיוות דגימה, תזוזת בוכנה ועקומות בדיקה על המסך. כל הפעולות מבוצעות באמצעות קלט עכברים, עם תצורת מצב בקרה חכמה באמצעות מערכת מומחים, ומאפשרת מיתוג גמיש בין מצבי בקרה שונים.

א) המערכת תומכת בעיבוד נתונים בהתאםGb/t 228-2022ו זה מאפשר סימולציה ושידור חוזר של תהליך הבדיקה וניתוח מחדש של נתוני הבדיקה. כולל מצבי בקרה שונים:

בקרת תכנית חד-שלבית: לחץ מתמיד, מתח קבוע, תזוזה קבועה, אחיזת כוח/תזוזה וכו '.

בקרת תכניות מרובת שלבים: מתאים לבדיקות מתיחה על חומרים מתכתיים וכו '.

ב) משתמשת אמבנה משתנה אלגוריתם בקרת PIDלהסדרת תהליך הטעינה:

שגיאת בקרת קצב קבוע: פחות או שווה ל 5%

שגיאת בקרת החזקה: פחות או שווה ל 0. 5%

תוכנה מקצועית "עורך תכניות בקרה" מסופקת, המאפשרת למשתמשים להתאים אישית נהלי בקרת בדיקה ספציפיים כנדרש.

בדוק תוכנה המבוססת על מערכת ההפעלה של Windows:

המערכת מצוידת במגבר הניתן לתכנות דיגיטלית לחלוטין, ומבצעת אוטומטית התאמת אפס וכיול חיישנים. תומך בניהול משתמשים היררכי, חלונות ממשק גרפי מרובים ופונקציונליות המרת יחידות.

ניהול נתוני מבחן:

נתוני הבדיקה מנוהלים באמצעות מסד נתונים ותומך בתקשורת וניהול מסדי נתונים ברשת.

2.4 מכשירי הגנת בטיחות

הגנת עומס יתר:

אם כוח הבדיקה עולה על 2% –5% מהקיבולת המרבית של הטווח שנבחר, המערכת תפרוק אוטומטית.

הגנת שבץ:

אם הבוכנה תגיע למצב הגבול העליון, המערכת תפסיק אוטומטית את מנוע משאבת השמן.

2.5 אביזרים

קבוצה שלמה של אביזרים ניתנת, כולל:

אחיזות מתיחה

משטח דחיסה

גופי כיפוף

2.6 אחרים

חבילת הציוד כוללת כלי התקנה וניפוי באגים, חלקי איטום, מדריך למשתמש, תעודת התאמה, רשימת אריזה ותיעוד טכני אחר.

3. מפרטים טכניים עיקריים

V. תכונות פונקציונליות

כיסויי מגן גמישים מותקנים מעל משטחי ההזזה של ראש הצלב התחתון והאחיזות למניעת תכלילים מחומצנים ליפול למשטחי הזזה של האחיזות העובדות במהלך בדיקת מתיחה, ובכך מאריכים את חיי השירות של צלחות האחיזה.

האחיזות העליונות והתחתונות מצוידות במערכת הידוק אוטומטית הידראולית כפול-צילינדר, הנשלטת על ידי תיבה מרחוק כף יד. תיבת בקרה זו מאפשרת שליטת ריצה על הידוק/שחרור האחיזה והרמת/הורדה של ראש הצלב התחתון.

כל רכיבי המוצר מיוצרים תחת מערכת ניהול האיכות של ISO9001 של החברה. רכיבים מרכזיים במיקור חוץ מיובאים מיצרנים מקוריים, ומשפרים למעשה את הדיוק והיציבות לטווח הארוך של הציוד.

מאומצת טכנולוגיית בקרה הידראולית המעידה על לחץ ייחודית, מבטיחה כי לחץ הצילינדר משתנה באופן יחסי עם העומס המופעל. זה מקטין את הרעש ואת טמפרטורת השמן במהלך הפעולה, תוך שיפור דיוק הבקרה ההידראולי.

ארון מקור הנפט מאמץ תכנון בסגנון שולחן משולב באופן ייחודי עם אינטגרציה גבוהה, פעולה ידידותית למשתמש והפחתת טביעת רגל התקנה.

פעולת רעש נמוך: רעש נשאר מתחת ל -5 0 dB אפילו בעומס מקסימאלי, שקט בעיקרו. המערכת המעיין בלחץ מפחיתה את צריכת האנרגיה ב- 7 0% בהשוואה לציוד קונבנציונאלי, ומשיגה דיוק בקרה גבוה במיוחד של עד 0.01% (לעומת 0.5% עבור מערכות סטנדרטיות). המערכת כוללת אזור מת מתה של אפס בקרת ונקודת ההתחלה של 1% בקרה. מעגלים הידראוליים משולבים מאוד ממזערת נקודות דליפה פוטנציאליות.

מעבדים מעבדים במהירות גבוהה פועלים במקביל כדי לאפשר ריבוי משימות אמיתיות.

תכנון יחידה מודולרית מאפשר מחלף אביזר גמיש. עיצוב חומרת החשמל התעשייתית מסוג האוטובוס מאפשר התרחבות ותחזוקה.

המבנה המודולרי עם חריצי אוטובוס תעשייתיים מפשט את שירותי הרחבת התפקוד והתחזוקה.

מצויד בכרטיס רכישה בעל דיוק גבוה עם ± 500, 000 רזולוציה, ממקסם לחלוטין את טווח המדידה של חיישנים.

טכנולוגיית Plug-and-Play (PNP) של מערכות Windows משמשת להכרה אוטומטית של כרטיסים מוכנסים.

תמיכה בגיבוי בנתוני תיקון חיישנים מבטיחה אמינות ודיוק גבוה במדידת נתונים.

תצוגת תפריט מבוססת סצנה הופכת את התפריט מיתוג אינטואיטיבי ופשוט.

זיכרון מיקום חוצה -ראש פעיל מגן על עמדות בדיקה מראש באמצעות תוכנה.

תדירות הספירה הדיגיטלית של עד 10 מגה הרץ מבטיחה מדידות עקירה והתארכות מדויקות ללא הפסד.

טכנולוגיה נגד תדר נגד כפול עבור אותות מקודדים משפרת מאוד את העקירה ואת רזולוציית התארכות.

בקרת לולאה סגורה מלאה לכל ערוץ - לא מוגבלת לכוח, עקירה או זן - מרחיבה את גמישות הבדיקה.

מערכת הגנת עומס יתר מהירה ועצמאית מגנה מייד את הציוד בתנאי עומס יתר.

הגנה על מגבלת עמדות חוצה ראשית בעלות שלוש מפלסים מספקת ביטחון בטיחות מקיף.

מערכת תוכנה: פועל ב- Windows 7 ומעלה; כולל ממשק אלגנטי וידידותי למשתמש. ניהול הרשאה מחייב את המפעילים להתחבר באמצעות סיסמה לפני שתתחיל את תוכנת הבדיקה.

יישומים רב -תכליתיים: תומך בבדיקות מתיחה, דחיסה, כיפוף, גזירה, קליפות ודמעה הן למתכת והן לדגימות לא מתכת ורכיבים מבניים. עומד בסטנדרטים שונים כולל ISO, JIS, ASTM, DIN ו- GB.

פעולה ידידותית למשתמש: כולל אשף מבצע ועזרה מקוונת לשימוש אינטואיטיבי.

קלט אוטומטי של מידות הדגימה: לוכד אוטומטית ממדי דגימה, הפחתת כניסה ידנית ומבטלת שגיאות קלט פוטנציאליות.

שיטות בדיקה ניתנות לתכנות: משתמשים יכולים לתכנת שיטות בדיקה מותאמות אישית כדי לעמוד בדרישות ספציפיות.

החזרת זיכרון: לאחר הבדיקה, לחיצה על כפתור תחזיר את האחיזה העליונה למצב ההתחלה.

כיול אוטומטי: ניתן לכייל אוטומטית לטעינה ולהתארך על סמך ערכים סטנדרטיים.

הכרה אוטומטית: עם שבר הדגימה, המערכת עוצרת אוטומטית ומתכוננת לרצף הבדיקה הבא.

פונקציית שיא אחיזה: מציג ברציפות ערכים מקסימליים של פרמטרי הבדיקה בזמן אמת.

מצבי בקרה: תומך בקרת תזוזה, בקרת עומס, בקרת התארכות, בקרת מתח, בקרת מתח, עומס קבוע ומצבי בקרת מתח קבוע.

בדיקות רב-שלביות לתכנות: ניתן להגדיר עד ארבעה שלבים. שלב ראשון הוא טען מראש, ואילו שלבים שניים עד ארבעה יכולים לעבור בחופשיות בין תזוזה, עומס, התארכות, מתח, לחץ ובקרת מהירות, עם מעברים חלקים בין השלבים.

אפס הקל: טעון, התארכות ועקירה יכולים להיות אפס ידנית באמצעות כפתור אחד או אוטומטית בתחילת הבדיקה.

עריכת נתונים: לאחר הבדיקה, המשתמשים יכולים לערוך נתונים ישירות על העקומה באמצעות העכבר.

שיטת תזוזה ייחודית לחוזק התשואה: מחשבת RP 0. 2 לחומרים ללא נקודת תשואה מובחנת בשיטת הקיזוז.

אפשרויות עקומה מרובות: תומך בתצוגה ובמעבר בזמן אמת בין עקומות שונות כמו מתח מתח אמיתי, מתח מתח הנדסי, התעללות עומס, זמן עומס, זמן לחץ, זמן זנים וכו '.

השוואה בין עקומה: מאפשר חפיפה והשוואה בין עקומות הבדיקה מאותה קבוצה; תוצאות להדפסה זמינות.

ניתוח מתקרב: ניתן להגדיל כל קטע של העקומה באופן מקומי לניתוח מפורט.

תכנות דוחות מותאמים אישית: ניתן לעצב דוחות בדיקה כדי לעמוד בדרישות המוגדרות על ידי המשתמש.

חישוב אוטומטי של פרמטרי מפתח: מחשב אוטומטית ערכים סטנדרטיים כגון

Fm (fb), feh, fel, fp, rm (σb), reh (σsu), rel (σsl, σs), rp {0}}. 2, rp {}}}. 1 (σp 0. 2), Rp 0. {{1 0}} 5 (σp0.05), rp0.5 (σp0.5), e, et, ec, z (ψ), a (Δ), τ וכו ', בהתאם ל- Gb/T 228-2010. תומך בפורמטים מרובים של פלט עבור קבצי נתונים.

תוכנת בדיקה עוצמתית: מסוגל לרשת עם תוכנת ניהול נתונים לבדיקה ודיווח מרכזיים.

VIII. אחריות סביבת עבודה ומשתמש

טיפול באתר: המשתמש אחראי על פריקה ומיקום הציוד. הספק מספק התקנה והזמנה בחינם.

דרישות התקנה:

יש להתקין את המכונה במעבדה נקייה ללא מדיה מאכלת, הפרעות אלקטרומגנטיות או מקורות השפעה/רטט.

טמפרטורת הסביבה: 23 ± 5 מעלות

לחות יחסית: פחות או שווה ל 80%

תנודת מתח של אספקת חשמל: ± 5%

אספקת חשמל: 380V, 50 הרץ, מערכת תלת פאזית ארבעה חוטים (עם קו ניטרלי N)

הארקה אמינה נדרשת

פילוס סובלנות של בסיס ומסגרת: פחות או שווה ל 0. 2 ‰/m

יש לשמור שטח מספיק להפעלה, תחזוקה והתקנת ציוד עזר.

שמן הידראולי: על המשתמש להכין 100 ליטר מס '46 או מס '68 שמן הידראולי נגד הלבוש.

אספקת חשמל תלת פאזית:

מתח: 380V, 50 הרץ (מערכת תלת פאזית ארבעה חוטים)

כוח: 3KW

תנודות מתח: פחות או שווה ל ± 10%

ספק כוח חד-פאזי(למחשב):

מתח: 220 וולט, 50 הרץ

כוח: 200 וואט
