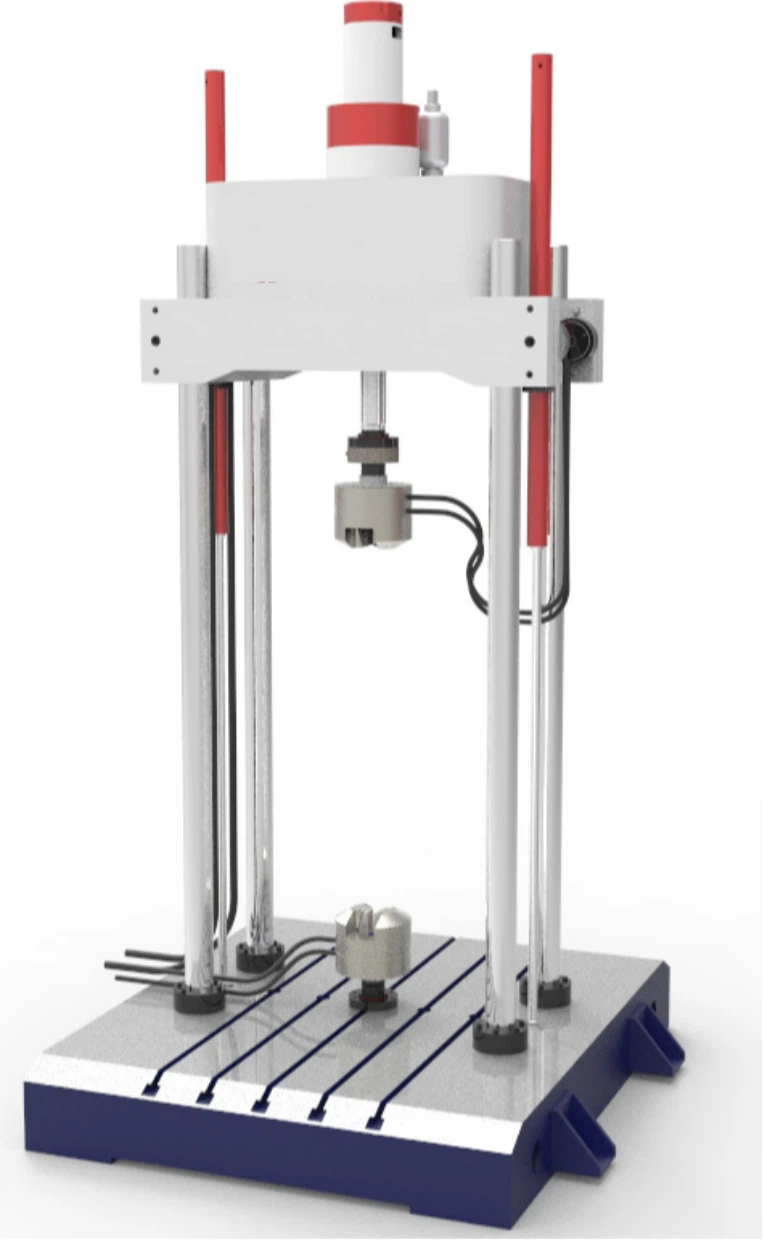

מכונת בדיקת עייפות סרוו אלקטרו-הידראולית 250KN

1. סקירה כללית: מכונת בדיקת העייפות הסרוו-הידראולית האלקטרונית (להלן "מכונת הבדיקה") משמשת בעיקר לבדיקת המאפיינים הדינמיים של מתכות, לא מתכות וחומרים מורכבים בטמפרטורת החדר (או תחת טמפרטורות גבוהות/נמוכות, מאכל ...

שלח החקירה

הצגת המוצר

1. סקירה כללית:

מכונת בדיקת העייפות הסרוו-הידראולית האלקטרו (להלן "מכונת הבדיקה") משמשת בעיקר לבדיקת המאפיינים הדינמיים של מתכות, לא מתכות וחומרים מורכבים בטמפרטורת החדר (או תחת טמפרטורות גבוהות/נמוכות, סביבות קורוזיביות). מכונת הבדיקה יכולה לבצע את הבדיקות הבאות:

מבחני מתיחה ודחיסה

בדיקות התפשטות סדוק

היא מורכבת ממערכת בקרת סרוו עם לולאה סגורה הכוללת בקר חשמלי, שסתום סרוו, חיישן עומס, חיישן תזוזה, ExtenSometer ומחשב, ומאפשר שליטה אוטומטית ומדויקת בתהליך הבדיקה. זה יכול למדוד אוטומטית פרמטרי בדיקה כמו כוח בדיקה, תזוזה, עיוות, מומנט וזווית.

מכונת הבדיקה מסוגלת לייצר גלי סינוס, גלים משולשים, גלים מרובעים, גלי מסור, גלי מסור הפוך, גלי דופק ועוד, מה שמאפשר לה לבצע בדיקות מתיחה, דחיסה, כיפוף, מחזור דל ומחזור גבוה. זה יכול להיות מצויד גם במכשירי בדיקה סביבתיים לביצוע בדיקות סימולציה בתנאי טמפרטורה שונים.

הפעלת מכונת הבדיקה גמישה ונוחה, כאשר הידוק ההרמה, הנעילה והדגימה הנעה של קרב -קרב הנגזר על ידי הכפתורים. היא מאמצת טכנולוגיית כונן סרוו הידראולית מתקדמת לטעינה, חיישן עומס דינאמי בעל דיוק גבוה וחיישן תזוזה מגנטו-רזולוציוני ברזולוציה גבוהה למדידת כוח דגימה ועקירה. מערכת המדידה והבקרה הדיגיטלית המלאה משיגה בקרת PID לכוח, עיוות ועקירה, ומאפשרת מעברים חלקים בין מצבי בקרה. תוכנת הבדיקה פועלת תחת הסביבה הסינית של Windows XP/Win7, ומציעה יכולות עיבוד נתונים חזקות, חיסכון אוטומטי, תצוגה והדפסה של תנאי הבדיקה והתוצאות. כל תהליך הבדיקה הוא בשליטת מחשב, מה שהופך את המכונה הזו למערכת בדיקות אידיאלית בעלות עלות גבוהה למכוני מחקר, מטלורגיה ובנייה, תעשיות הגנה וצבא לאומיות, מוסדות להשכלה גבוהה, ייצור מכונות ותחבורה.

2. סטנדרטים:

GB/T 2611-2007דרישות טכניות כלליות למכונות בדיקה

GB/T 16825.1-2008אימות מכונות בדיקה יוניקסאליות סטטיות חלק 1: אימות וכיול מערכת מדידת הכוח של מכונות מבחן מתיחה או דחיסה

GB/T 16826-2008מכונת בדיקה אוניברסלית של סרוו-הידראולית

JB/T 8612-1997מכונת בדיקה אוניברסלית של סרוו-הידראולית

JB 9397-2002תנאים טכניים למכונת בדיקת עייפות של דחיסת מתח

GB/T 3075-2008חומרים מתכתיים - שיטת בדיקת עייפות צירית

GB/T 15248-2008חומרים מתכתיים-שיטת בדיקת עייפות דלת מחזור דלת מחזור ציר

GB/T 21143-2007חומרים מתכתיים - שיטת בדיקה מאוחדת לקביעת קשיחות שבר מעין סטטי

HG/T 2067-1991מכונת בדיקת עייפות גומי - תנאים טכניים

ASTM E399-09שיטת בדיקה סטנדרטית לליניארית-אלסטית קשיחות שבר קשיחות שבר של חומרים מתכתיים

ASTM E1820-2001שיטת בדיקה סטנדרטית למדידת קשיחות שברים JIC

3. רכיבים עיקריים של ציוד הבדיקה:

מסגרת העמסה העיקרית של מסגרת מסגרת עיקרית של מסגרת עמדות עמדות עיקרית (או ארבע עמודות).

מקור שמן שקט משתנה משתנה.

מערכת בקרה דינאמית וסטטית דיגיטלית לחלוטין.

ממשק דו לשוני (סיני/אנגלית) ממשק מכונה אנושי נמוך יותר תוכנת יישום הפעלה מחשב.

מדפסת מחשב ומשרדים תעשייתית של Advantech.

אביזרי בדיקה קונבנציונליים.

4. מפרטים טכניים עיקריים:

מודל PWS	250H
כוח הבדיקה המרבי KN (דינמי וסטטי)	250KN
טעינת מסגרת	ארבע עמודות
רוחב יעיל של עמוד מ"מ	650×500
מבחן שטח מ"מ	1000
טווח מדידת כוח הבדיקה	דינמי 2%-100%FS
דיוק כוח ותנודות	טוב יותר מ- 1% מהערך המצוין; תנודת המשרעת אינה גדולה מ- ± 1%FS מכל הילוך
רזולוציית כוח המבחן	קוד 1/250000
דיוק אינדיקציה של כוח הבדיקה	דינמי ± 1%; סטטי 0.5%
טווח מדידת תזוזה	100 מ"מ (± 50 מ"מ)
רזולוציית מדידת תזוזה	0.001 מ"מ
דיוק אינדיקציה לעקירה	דיוק אינדיקציה 1% ומעלה בתוך ± 0.5% FS
דֵפוֹרמַצִיָה	דיוק אינדיקציה 2% ומעלה, בתוך ± 0.5%
טווח תדרים	מכונה סטנדרטית 0.01-20 הרץ (הניתנת להתאמה אישית עד 50 הרץ) תמיכה בלחץ סטטי 0.01-100Hz
צורות גל עיקריות	גל סינוס, גל דופק, גל מרובע, גל מסור, גל אקראי (נתמך בעיקר על ידי הבקר)
כלי עזר	מהדק דחיפה שטוח מאולץ, מצויד במוט מתיחה ולסתות חיתוך קצה (אופציונלי)
כלי עזר	עזרה לדחיסה (אופציונלית)

Iv. תיאור היחידה הראשית:

מסגרת הטעינה הראשית:מבנה מסגרת של שתי עמודות (או ארבע עמודות), כאשר מפעיל הסרוו ממוקם בדרך כלל בתחתית לדגמי דו-עמודות ובחלק העליון לדגמי ארבע עמודות.

מוצר היחידה הסטנדרטית שלנו.

מסגרת ראשית של שתי עמודות (או ארבע עמודות) עם עמודים מלוטשים מצופים כרום קשים.

קרן צלב עליונה: הרמה ונעילה הידראולית. המרחב הנקה של הבדיקה המתכווננת המקסימאלית: גדול יותר או שווה ל 800 מ"מ.

קשיחות מסגרת: 3 × 10^8 n/m.

מפעיל סרוו:

כוח הבדיקה המרבי: תואם את מפרטי המודל.

שבץ מקסימלי: ± 100 מ"מ (סה"כ מכה 200 מ"מ).

מפעיל סרוו דינאמי מיוחד המתאים לבדיקות דינאמיות וסטטיות.

עיצוב מוטות כפול, עם משטח מוט הבוכנה המטופל בתהליך מיוחד לחלקות גבוהה, המתאים לבדיקה דינאמית לטווח הארוך.

משמשים רכיבי איטום במהירות גבוהה (טבעת סרוו סרוו גליד גרמנית וחליפה) בין הבוכנה לגוף הצילינדר, ובין מוט הבוכנה לכובע הקצה. טבעות תמיכה עמידות בפני בלאי גבוהות (טרלבורג גרמנית) מבטיחות נוקשות גבוהה והתנגדות לרוחב חזקה.

חיישן תזוזה מובנה, שסתום סרוו אלקטרו-הידראולי חיצוני וחיישן עומס, ומספק בקרת לולאה סגורה כפולה לכוח ועקירה.

חיישן העומס ממוקם בראש מוט הבוכנה בעזרת טבעת לחץ לפני כדי להבטיח חיבור בטוח ואמין במהלך בדיקות דינאמיות.

אזורי חיץ הידראוליים מתוכננים בעמדות הקיצוניות של משרעת המפעיל כדי למנוע נזק להפעלה בלתי מבוקרת.

חיישנים:

חיישן טעינה:HBM או ממשק (אופציונלי), מתאימים לבדיקת עייפות דו כיוונית. שולי שגיאה: ± 1%; מכויל לפני המסירה.

חיישן תזוזה:מוצרים של Nanjing AMT או MTS USA, חיישני תזוזה מגנטו-קריקטטיביים שאינם מגע. טווח יעיל (תזוזה מקסימאלית): ± 100 מ"מ. בשילוב עם מערכת הבקרה, עם מרווח שגיאה של ± 0.5%FS; מכויל לפני המסירה.

שסתום סרוו:שסתום סרוו של MOOG, לחץ 21MPA, משולב ישירות עם המפעיל באמצעות בסיס הרכבה לשסתום סרוו.

מקור כוח סרוו משתנה אינטליגנטי:תחנת משאבת סרוו המשתנה האינטליגנטית היא תכנון סטנדרטי ומודולרי שניתן להחלף באופן תיאורטי לתחנת משאבה רחבת היקף עם כל קצב זרימה, ומציע מדרגיות וגמישות מצוינות.

קצב זרימה כולל: 0000L/MIN, לחץ: 21MPA (מתכוונן על בסיס דרישות הבדיקה).

הספק כולל: 0000kW, 380V, תלת פאזי, 50 הרץ, AC.

תחנת המשאבה מתוכננת ומיוצרת על בסיס יחידות מודולריות סטנדרטיות, ומבטיחה טכנולוגיה בוגרת וביצועים יציבים, עם מודול ייצוב לחץ ביניים המחובר למפעיל.

תחנת המשאבה מורכבת ממשאבת שמן, מנוע, קבוצת שסתום מיתוג גבוה/לחץ נמוך, מצבר, מסנן שמן, מיכל שמן, מערכת צנרת ועוד.

מערכת הסינון משתמשת בשלוש רמות סינון: כניסת משאבת שמן (100μ), שקע מקור שמן (3μ) ומודול ייצוב הלחץ הבינוני (3μ).

משאבת הנפט היא משאבה משתנה מ- Rexroth של גרמניה, המתאימה באופן מושכל את קצב הזרימה, ממזערת הצפה, מייצרת חום נמוך, פועלת בשקט ומציעה עמידות מצוינת ותוחלת חיים ארוכה.

קבוצת שסתום מיתוג גבוה/נמוך בלחץ נמוך משמשת להתחלה ועצירת המערכת ההידראולית.

למיכל שמן סרוו הסטנדרטי הסגור לחלוטין יש קיבולת של לא פחות מ- 260L וכוללת מדידת טמפרטורה, סינון אוויר ופונקציות תצוגה ברמת השמן.

יחידת הידוק כפייה:4.1 ראש הידוק כפוי הידראולי: סט אחד.

הידוק כפוי הידראולי, עם לחץ עבודה של 21MPA, המתאים לבדיקות עייפות בתדר גבוה בהשתתפות מתיחה ודחיסת אפס דחיסה.

טווח לחץ עבודה מתכוונן: 1MPA-21MPA.

מבנה פתוח להחלפת לסת קלה.

אגוז נעילה עצמית מתחבר לחיישן העומס בחלקו העליון של היחידה הראשית ולבוכנה המפעילה בחלק התחתון.

לסתות הדגימה עגולה לסתות: 2 זוגות; דגימה שטוחה להדק את לסתות: 2 זוגות (ניתן להרחבה) . 4.2 מתקן בדיקת דחיסה: סט אחד.

קוטר לוחית דחיסה: φ100 מ"מ.

מערכת צנרת:

כל הצינורות ההידראוליים משתמשים במוצרים מפרקר, ארה"ב.

אורך הצנרת בין היחידה הראשית לתחנת המשאבה: 3-6 מ '(נקבע על בסיס פריסת מעבדה).

צינורות אחרים כוללים את צינור המהדק ההידראולי, צינור הצילינדר וכו ', כולם מיובאים מארה"ב.

מערכת בקרת חשמל:

מבנה ארון, המונח בסמוך לתחנת המשאבה עם Siemens PLC לשלט רחוק אינטליגנטי.

העיצוב עומד בסטנדרטים לאומיים למערכות חשמל חזקות.

עובר אוטומטית בין לחץ גבוה ונמוך, עם הפעלה בלחץ נמוך ופעולה בלחץ גבוה.

הספק כולל: 000KW, AC, 380V, מערכת תלת פאזית, חמש חוטים.

הארון כולל מטרים וכפתורים של מתח וזרם לשליטה על ההתחלה והעצירה של שתי קבוצות מנועים.

מצוידים בפונקציות הגנה ותפקידי אזעקה שונים כמו רמת שמן נמוכה, מגבלת יתר של טמפרטורה, סתימת מסנן שמן ועומס יתר על המנוע.

חוטים וכבלים מסודרים באופן סביר לתחזוקה קלה ומראה אסתטי.

הלקוח אחראי לאספקת החשמל.

ארון שלט רחוק:

PLC מונח בחדר הבקרה, שולט על התחלה ועצירה של שלושה מנועים.

נורות מחוון אזעקה ופעולה נקה ואמינות.

מד לחץ אלקטרוני מרחוק לניטור לחץ על תחנת המשאבה, עם מחווני אזעקה שונים לסתימת מסנן שמן, מגבלת יתר של טמפרטורה וכו '.

פועל בבטחה במתח עובד 24 וולט, ומספק ממשק בטוח, אסתטי וידידותי למשתמש.

מערכת קירור:הציוד כולל מערכת קירור מובנית, המספיקה בדרך כלל לבדיקות בתדר נמוך מבלי לדרוש מערכת קירור נוספת. המלצות למכשירי קירור נוספים יתקיימו על סמך פרמטרים המסופקים על ידי המשתמש.

מערכת בקרה ומערכת תוכנת מחשב: 8.1 תצורת הבקר העיקרית:

יחידת מיזוג איתות כוח מבחן, סט 1.

יחידת מיזוג אותות עקירה, סט 1.

יחידת כונן שסתום סרוו, סט 1.

יחידת מחולל אות, סט 1.

יחידת בקרה הידראולית (תחנת משאבה הפעלה/כיבוי, מיתוג גבוה/לחץ נמוך וכו '), סט 1.

בקרת לולאה סגורה דיגיטלית לחלוטין, המסוגלת לבקרת PID דיגיטלית לכל רכישת אותות. תדר בקרת לולאה סגורה עד 5kHz.

משלב ישירות את יחידת הכונן שסתום סרוו (כונן שסתום סרוו זמין).

טווח תדרים של מחולל אותות מובנה: 0.001-1000 הרץ, עם רזולוציית תדרים של 0.001 הרץ.

צורות גל בקרה: גל סינוס, גל משולש, גל מרובע, גל רמפה, גל מסור, גל אקראי וצורות גל בהתאמה אישית עם יכולת פלט משולבת.

מצבי בקרה: כוח, תזוזה, עיוות PID בקרת לולאה סגורה, מה שמאפשר מיתוג חלק ונטול הפרעה בין מצבים.

למערכת פונקציות כמו כיול חיישנים ואפס.

משיג תקשורת נתונים במהירות גבוהה עם המחשב באמצעות כרטיס אתרנט.

מציע פונקציות בקרה הידראוליות מלאות, כגון בקרה על תחנת משאבה הפעלה/כיבוי ומיתוג גבוה/לחץ נמוך.

מספק לוחות ממשק שונים התואמים לחיישנים ויחידות כונן שונות.

8.2 מערכת תוכנה:מערכת התוכנה הינה מערכת בדיקה דינמית רב-ערוצית מיינסטרימית, החלה באופן נרחב על תקני בדיקה שונים עם פעולה גמישה וייבוא/ייצוא של נתונים נוחים, מה שהופך אותה למתאימה במיוחד למוסדות מחקר. התכונות העיקריות כוללות:

פותח בהתבסס על פלטפורמת Win7/10.

משלב פונקציות בדיקה דינמיות שונות.

לבדיקות דינאמיות, מאפשר הגדרה של שילובי צורות גל שרירותיות ליצירת ספקטרום ותהליכי מבחן, מה שמאפשר למכונת הבדיקה לבצע בדיקות עייפות דינאמיות מורכבות.

לבדיקות סטטיות, משלב מודולי תוכנה לתקנים בינלאומיים גדולים ותקני GB מקומיים בתחום בדיקות חומרים, מה שהופך אותו לחזק ומתאים למחקרי מחקר וגם ללימודי שגרות.

מאפשר תכנות של פונקציות כמו רכישת נתונים, שלבי בדיקה, אחסון נתונים והגנה על בדיקות בטופס אירועים, ומסייע למשתמשים לבצע פעולות בדיקה מורכבות שונות.

8.3 מחשב ומדפסת:

מחשב תעשייתי של Advantech מותג מטייוואן.

תצוגה של 24 ".

מערכת הפעלה WIN7.

מדפסת לייזר HP A4.

אביזרי בדיקה:

אביזרי מבחן מתיחה (אופציונלי).

אביזרי בדיקת דחיסה (אופציונלי).

מספק רישומי אביזר מבחן (אופציונלי).

חלקי חילוף וכלים:

אלמנט מסנן חילוף (דיוק סינון 3μ): חתיכה אחת, להחלפת אלמנט המסנן כאשר מסנן השמן חסום.
